Bose RoomMatch 陣列揚聲器進駐 美國波士頓歌劇院

美國波士頓 Boston 歌劇院

      蜚譽全球的美國波士頓歌劇院 (Boston Opera House) 希望獲得一套能夠為劇院觀眾席提供完美聲場覆蓋及語言清晰度的解決方案。Bose RoomMatch 陣列模組揚聲器系統憑藉其精確的擴散角度控制順利解決了這個難題。

      座落於美國波士頓城市中心，聞名於世的波士頓歌劇院不管是在建築學還是美學層面上都是美國最負盛名的劇院之一。波士頓歌劇院於1928年正式營業，最初被命名為 B.F. Keith 紀念劇院，在其長達86年的歷史中，為世人帶來了無數經典作品，並於2004年斥資5千萬美金進行了重新修繕。目前劇院每年200多場的演出，包括由波士頓芭蕾舞團及波士頓百老匯舉辦的音樂劇巡演（近期將會上演的劇碼包括：《摩門經》、《歌劇魅影》、《獅子王》、《摩城》、《報童傳奇》、《長靴》等）。劇院座位分佈極為寬闊，總共2,645個座位之上層座位區域就有1303席。劇院負責人希望所有的巡演演出時，均能確保語言清晰度及音色平衡，因此決定採用固定安裝音響系統。在謹慎的試聽比較各廠牌音響系統之後，Bose RoomMatch 陣列模組揚聲器系統最終脫穎而出。

美國波士頓 Boston 歌劇院 觀眾席

      波士頓歌劇院的演出經理 Mike Marchetti 起初傾向於選用另一家廠商的音響系統，後來他的同事說服他試聽了一段 Bose RoomMatch 系統的示範。在聽完示範後，並將 RoomMatch 系統與其之前選擇的其他廠牌系統，實際放在歌劇院內進行互相比較測試後，Mike確信 RoomMatch 漸變指向性陣列才是他所需要的。整套系統由系統整合商 Adtech Systems Inc. 進行安裝。這家在在1988年成立於麻州 Sudbury 的公司，已成功安裝了多套 Bose RoomMatch 及 PowerMatch 系統，包括麻州布裡奇沃特州立大學的 Rondileau 中心禮堂、麻州的弗拉明翰 Nevins 大廳、羅德島大學的 Edwards 禮堂、湯普森市的康涅狄格州 High Pointe 教堂等等。

      整個系統在 Adtech 銷售工程師 Charles Crane 的監督之下安裝完成，包括舞臺左右各一串 RoomMatch 陣列，每串由1只 RM5505、2只 RM7010、1只 RM12010 及1只 RM12020 模組組成，並搭配8只 RMU208 多用途揚聲器對夾層及建聲盲點區進行補聲。系統僅由四台 Bose PowerMatch PM8500N 可配置數位功率擴大機進行驅動，並由Bose ControlSpace ESP00-II音訊處理器進行聲音訊號的處理。其他部件包括Whirlwind牌全套線材、跳線盤、 XLR跳線等。

美國波士頓 Boston 歌劇院 Bose RoomMatch 陣列揚聲器

      Marchetti 表示："語言清晰度對劇院的演出非常重要。而對於移動演出系統(tour-sound)來說，這方面很難做到讓人滿意，尤其是主要座位區域。語言清晰度對擁有大量用方言表現的臺詞及歌詞的作品尤為重要，比如在《Once》中的都柏林口音，或者《摩門經》中的烏干達口音，又或是《Billy Elliott》中的英國鄉村口音等。當我聽完 RoomMatch 系統的示範之後，我確信這個系統能夠為劇院座位提供清晰的聲場覆蓋，且系統造價皆在我們的預算之內。當我們在歌劇院內進行兩種廠牌系統的 A/B 比較測試時，劇院邀請了幾位同事和朋友，包括波士頓管弦樂隊的音訊工程師 Steve Colby、伯克利音樂學院的製作總監 Bradley S. Berger、波士頓芭蕾舞團的音效師 Rick Brenner、波士頓歌劇院的執行總監 James Jensen，以及波士頓百老匯的總裁 Rich Jaffe 等等，這些人的意見將左右最終的判定結果。我必須承認，一開始我還心存疑慮，但當我下定決心後，我開始向一些同業內的人士介紹 RoomMatch 系統的優秀之處。在安裝完成後，我對這套系統的喜愛之情與日俱增。"

夾層下方的 RoomMatch Utility 輔助揚聲器 RMU208

夾層下方的 RoomMatch Utility 輔助揚聲器 RMU208

Side-filled 使用 RoomMatch Utility 輔助揚聲器 RMU208 (噴塗成白色外觀)

      "我很高興他們選用了 Bose 的 RoomMatch 系統，而我最近也安裝了好幾個 RoomMatch 和PowerMatch 的專案"， Adtech 銷售工程師 Charles Crane 說道："比如羅德島大學的 Edwards 禮堂，RoomMatch 解決了原有系統無法覆蓋所有區域的問題。在波士頓歌劇院的案例中， RoomMatch 系統不僅拓寬了聲場覆蓋範圍，而且將語言清晰度進行了大幅度的提升。”

Bose RoomMatch 由系統整合商塗裝成白色外觀

     Crane還提到這個專案中很獨特的一點，那就是 Bose 的揚聲器模組完美融入了劇院金色/米色的裝修風格中。"整個過程都很順利，波士頓歌劇院的員工在安裝過程中也幫了很大的忙。我們按照嚴格的指示進行施工，因為必須保證這座歷史性建築的完好無損。我們很幸運，多年前劇院演出《歌劇魅影》時留下的兩個孔洞，恰恰就是我們吊裝揚聲器系統時所需要的吊點位置。當系統搭建完畢後，我們只需要很細微的調整就能做到完美了。”

Bose RoomMatch 由系統整合商塗裝成白色外觀

       Marchetti 提到，為這樣一個必需承接不同類型演出的大型劇院，擴聲系統所需要的挑戰："如果一位流行歌手正在進行巡演，而場內的音質不能達到要求，現場調音師就會調整混音以彌補語言清晰度或解析度的缺失。但是百老匯的作品更為複雜，音效師為演出所設定的整體標準就是所有演唱場地的標準。我們還發現，大多數移動演出揚聲器系統都無法完全覆蓋我們大片的樓座區域。但是現在 Bose RoomMatch 系統解決了這些問題。Bose 公司提供給我們的不同擴散角度揚聲器模組的覆蓋範圍非常準確，要滿足我們的需求，真的易如反掌。我們從觀眾和巡演調音師當中都獲得了極為讚賞的評價。非常成功。"

台南晶英酒店宴會廳 擴聲系統 - Bose RoomMatch / PowerMatch / ControlSpace

台南晶英酒店 (圖取自台南晶英酒店官網)

全新開幕的五星級台南晶英酒店，座落於台南市中西區的新光三越新天地商圈。隸屬於晶華麗晶酒店集團的台南晶英酒店，不僅交通便利，並兼具人文風貌、商業機能完善的特色，無論是休閒度假或商務旅行，或是婚宴會議活動，均是令人嚮往的選擇。

此五星級飯店的最大特色之一，是位於二樓的大型多功能宴會廳。此宴會廳挑高6米，長達60餘米，寬18餘米，空間內無樑柱設計，可席開百桌以上。此宴會廳並可經由隔間屏區隔成三廳或兩廳，任意組合，充分達到空間利用的最大效益。

此宴會廳在當初設計時即考慮到三廳獨立使用的情況，因此設計師分別為各廳保留了燈光視聽控制室，以方便工作人員能針對各廳的場內活動獨立控制視聽系統。而為了能夠將空間有效利用，業主要求能夠將三廳組合成兩廳，或是全部開通成一廳，以因應各種賓客及各類型活動的需求。

為了簡化各廳在不同組合時的音響連線操作，並避免操作錯誤的狀況發生，訊號迴路處理採用了可彈性化配置的數位音訊處理器 Bose ControlSpace ESP00-II，針對各廳的音軌輸出入需求，以合乎最經濟效益的方式，配置音訊I/O擴充模組，以達到減少閒置I/O埠、降低成本的目標。

Bose ControlSpace ESP00-II 可配置型數位音訊處理器

Bose ControlSpace ESP00-II 的擴充插槽，可針對所需要的功能及數量，插入相對應的音訊及I/O模組。現已有多達12種不同功能的模組，其中包括類比音訊、Dante、AES、Cobranet、AC3/DTS 等數位音訊模組可供選擇

視聽控制室的機櫃內配置有 Bose CC-64 系統控制面板。簡約大方的按鍵旋鈕設計，操作控制就有如使用家電一樣的簡單。系統設計者事先將各種場廳組合的矩陣路由、喇叭延遲、音量大小等參數設定好，並分別儲存至不同的場景記憶中。現場音控人員僅需在CC-64面板上，1. 用旋鈕選擇場廳組合場景，2. 按下旋鈕。就這麼簡單，只要兩個步驟，全部音響系統即自動配置完畢，各場廳的音控人員即可安全無虞地使用混音控台，大幅減少操作錯誤的機率。

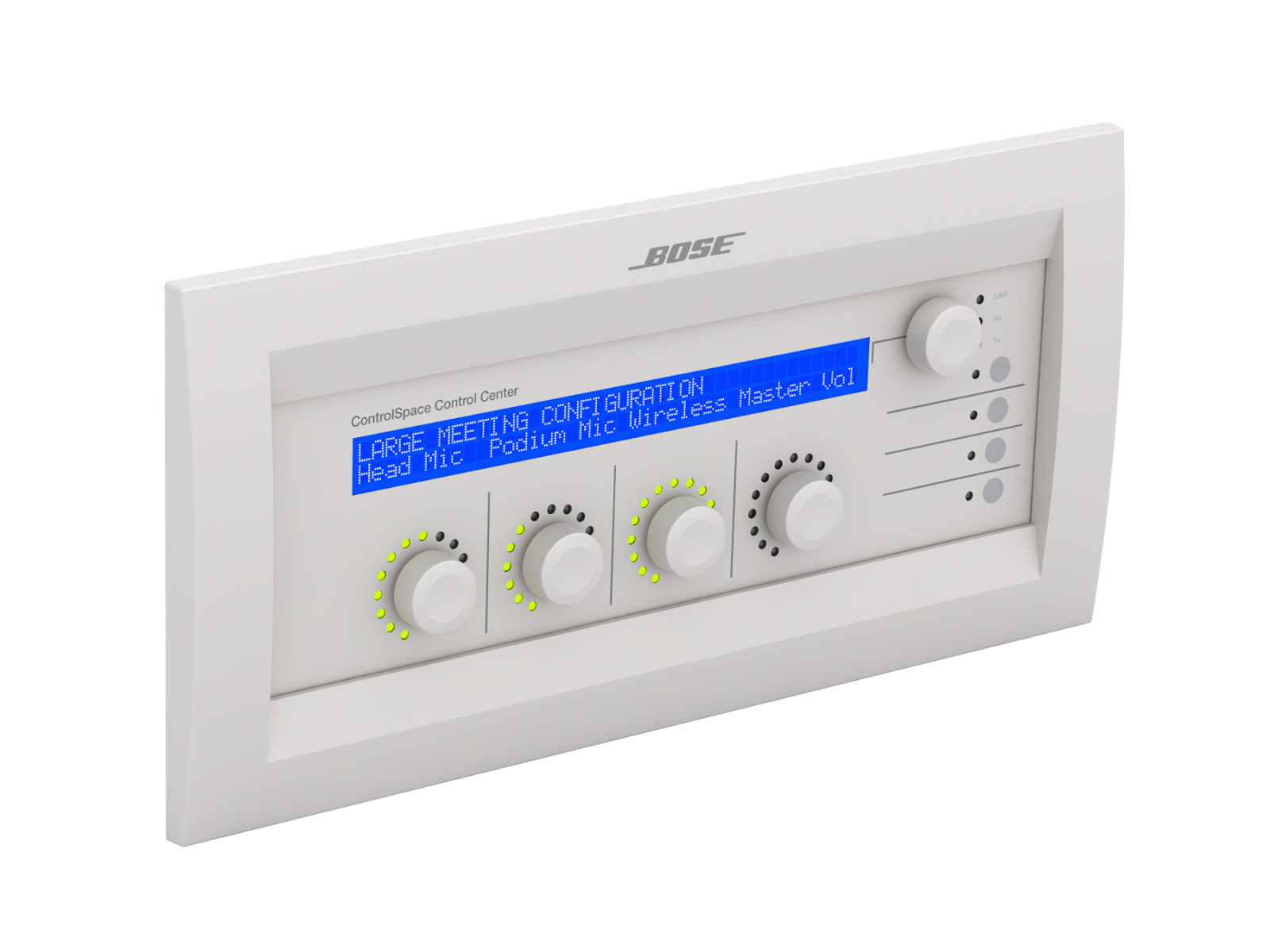

Bose CC-64 系統控制面板

閒置中的 Bose CC-64 系統控制面板。當閒置超過預設的時間之後，液晶顯示幕自動熄滅，以延長使用壽命。

Bose ControlSpace Designer 軟體，利用十分簡易的拖曳及點選方式，設計矩陣路由及各種DSP的編排。並可預先在軟體上模擬 CC-64 控制面板的操作狀況，確認無誤之後再將設定上傳至實體的CC-64。(免費下載 Bose Controlspace 軟體)

單一場廳獨立使用的場景選擇

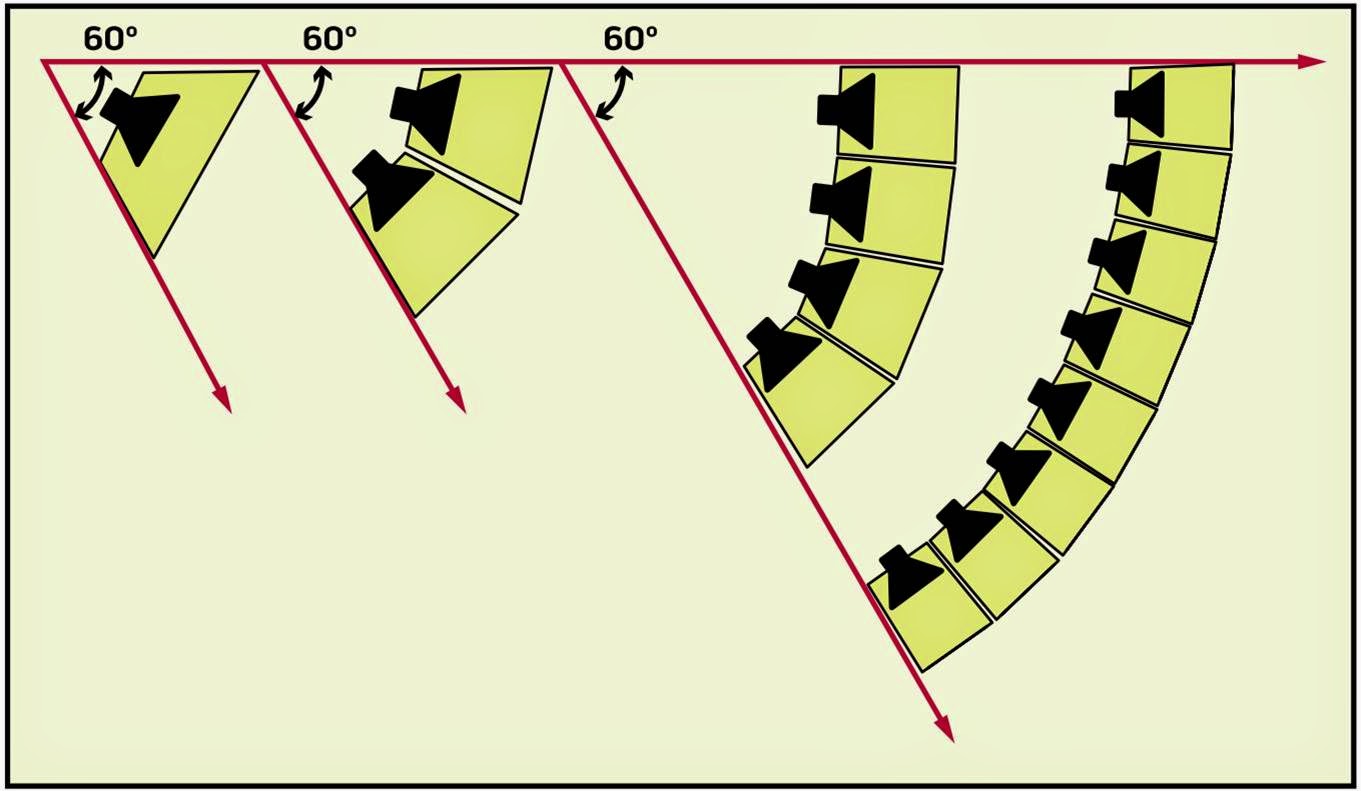

宴會廳的擴聲系統則採用了 Bose RoomMatch 陣列模組揚聲器。Bose RoomMatch 陣列模組揚聲器優點特色之一，可以針對現場安裝環境所需要的聲壓大小、採購預算、低頻指向控制等，來決定陣列揚聲器模組的數量，而不影響垂直涵蓋面積。以下圖為例，若安裝場地所需要的垂直涵蓋角度為60度，RoomMatch 從1顆獨立安裝、到8顆串掛均可設計。而對於其他廠牌的巡迴演出(tour-sound)陣列喇叭模組而言，此類陣列喇叭的單一模組垂直角度大多只有10~15度，因此要達到60度的涵蓋面的話，最少要串掛4到6顆不等。因此，Bose RoomMatch 與一般tour-sound的陣列喇叭相比，不僅能以相對較少量的揚聲器即可達到相等的聲壓，也能提供出成本更低的解決方案。

在不影響音質平衡效果、以及相同涵蓋面積的條件之下，Bose RoomMatch 可提供不同聲壓、不同預算的解決方案

Bose RoomMatch 各種不同擴散角度的揚聲器模組，可針對場地環境的形狀、條件，搭配出多樣化的音場涵蓋面。

現有42種不同的揚聲器模組，包含了獨特的不對稱擴散角模組，更能適應特殊的場地環境。

以台南晶英酒店宴會廳來說，將場地的形狀、建聲條件以 Bose Modeler 軟體繪製並建立音場模型，在軟體中分別針對各廳獨立使用、三廳全部打開使用的音場狀況，經多次反覆的計算、模擬，並且在擴聲音壓、音場涵蓋均勻度以及採購預算上取得平衡之後，評估以RoomMatch 單一揚聲器模組即足以應付此場地的各種需求，因此配置了不同涵蓋角度的揚聲器模組共9只。此外並設計了可依據舞台的位置，由音控人員任意開關相對應的揚聲器。

Bose RoomMatch 單一揚聲器模組吊掛

三廳組合全部打開，前後深度達60米，無樑柱空間

Bose RoomMatch single module

每一場廳地面各放置一只 Bose RMS215雙15吋低音揚聲器。

後級功放系統採用了 Bose PowerMatch 數位功率擴大機，驅動場內 RoomMatch 陣列揚聲器模組、低音揚聲器，以及Pre-Function 前廳的背景音樂天花揚聲器。陣列揚聲器模組使用低阻抗方式驅動，而背景音樂天花揚聲器由於數量較多，因此採用恆壓高阻抗方式來驅動。Bose PowerMatch 數位功率擴大機可同時混合輸出低阻抗及高阻抗的驅動，加上4~8迴路的設計，非常適合用於工程音響系統的安裝，也可降低設備的總成本。

Bose PM8500 的功率輸出可任意依據所驅動的揚聲器模式，分別配置輸出方式。低阻抗及高壓模式均可同時輸出。

各廳分別依據使用迴路配置 PowerMatch 功率擴大機

各廳的數位音訊處理器 ESP00-II 及 PowerMatch功率擴大機，均以TCP/IP的區域網路連接方式，透過網路交換集線器及Cat6 網路線全部連線，在ControlSpace Designer 軟體內即可設定並監看所有設備。

透過無線網路基地台與所有設備連線，即可攜帶著筆記型電腦，隨意至各聆聽位置調整EQ音場及音量平衡。
