Bose L1-Compact 實測 - 台北車站南廣場

Bose L1-Compact 所擁有的線陣列特性，可將聲音投射到比傳統典型喇叭更遠的地方，而且近場及遠場的音壓差異不會很大。上述影片是一位使用者在帳篷攤位裡以電子琴演奏，透過Bose L1-Compact 擴聲。可注意到在遠處時，聲音仍不失其清晰，而在近處時，音量又不至於太過難以忍受。

影片來自YouTube

日本 劇團四季 - 《貓》音樂劇 採用Bose RoomMatch / PowerMatch 擴聲系統

由安德魯·洛伊·韋伯所編寫的音樂劇《貓》，是歷史上最成功的音樂劇之一。自1981年在倫敦首演以來，它曾經被翻譯成二十多種文字在全世界各個國家演出。在日本，自1983年由劇團四季初演以來，截至目前為止的演出場次及觀眾人數數量，在日本戲劇史上也創下令人自豪的紀錄。

在2013年12月，劇團四季在廣島、仙台、靜岡等地公演場次的擴聲設備，開始採用了 Bose 專業音響系統。舞台中央的主揚聲器使用Bose RoomMatch 陣列揚聲器，並以Bose PowerMatch 數位功率擴大機驅動。在各個城市的巡迴演出，以劇團四季對聲音嚴格的要求標準來說，都能達到非常理想的程度。

不論室內空間的場地形狀、尺寸以及音響條件為何，Bose RoomMatch是一款能夠提供音質一致、自然傳真的音樂廳等級陣列揚聲器。以現有的42種不同擴散角度的模組，相較於傳統的典型陣列揚聲器，更能對聆聽區域帶來正確的音響效果。

「揚聲器的第一條件，必須能以緊密且恰到好處的方式投射並涵蓋到所需要的區域。除此之外，也需要能夠承受劇團四季對音樂的嚴格要求。無論是對白、歌曲、舞蹈等所有場景，揚聲器都必須能提供足夠的動態範圍。」劇團四季技術部音響測量師 - 吉田常夫先生說：「RoomMatch 的確能夠滿足我們劇團要求的必要條件。RoomMatch 確實能將自然傳真的聲音極為準確地投射到目標聆聽區域。」

另一方面，Bose PowerMatch 數位功率擴大機，是 Bose在歷經20年的汽車音響產業當中，所累積無數的D類放大技術基礎上所研發而來。無論是在功率輸出、電力效率、聲音音質、元件可靠性方面，Bose以獨家開發的各種專利技術，在任何輸出電平上均能提供極為穩定的性能，而且也能廣泛地對應各式各樣的揚聲器配置。

「8個500W迴路的功率擴大機僅佔用一個2U的機櫃尺寸，這個機體空間設計著實厲害。」吉田常夫先生說道：「RoomMatch和這台功率擴大機相結合是相當好的匹配。 這樣的組合，讓RoomMatch的表現毫不誇大，並能真正表現出漂亮的聲音。 」

＜劇團四季《貓》音樂劇 於廣島公演之 RoomMatch 構成＞

【1樓席位 RoomMatch 構成】
「RM9020」水平90度　垂直20度
「RM9040」水平90度　垂直40度

【2樓席位 RoomMatch構成】
「RM12020」水平120度　垂直20度
「RM12020」水平120度　垂直40度

美國第一浸信會 - Bose RoomMatch 不對稱型陣列揚聲器系統

First Baptist Church, Lawton, OK, USA

位於美國奧克拉荷馬州勞頓市(Lawton, Oklahoma)的第一浸信會(First Baptist Church)，在最近一次的音響及視訊廣播系統更新工程方案中，選擇了Bose的不對稱型RoomMatch陣列揚聲器作為主要擴聲系統，成功解決了會堂裡特殊環境的挑戰。

第一浸信會委託了業界知名的AV系統整合商 FBP系統公司 (Morse Group 集團 )，要求在一個正面有1,000個座席、左右兩側被夾層座位區所包圍的大會堂，提供可在長距離的聲音投射下，仍然能夠保有全場的清澈人聲清晰度，而且同時又能涵蓋寬廣區域的擴聲系統。FBP系統公司分析之後，若採用一般典型的線陣列揚聲器，勢必吊裝多數量的陣列串才能涵蓋寬廣面積，但卻又會面臨相鄰的陣列串會有聲音互相干涉、以及聲音反射過多的風險。因此FBP系統公司向第一浸信會推薦，安裝使用 RoomMatch 新發表的不對稱型陣列揚聲器。也因為如此，教會才得以在聖誕節服務之前，得到了他們確實想要的聲音。

這間大會堂的縱深和寬度，對於聲音涵蓋面的系統設計是項極高的挑戰。「RoomMatch 陣列揚聲器提供了令人驚異的工藝，而且我們知道他將會符合這個教會對聲音音質的要求。」 FBP系統公司高級資深工程師Robert Coggins說：「但我們也擔心在採用L-C-R的陣列設計時，由於左右兩串陣列比較靠近側牆，會造成聲音太多的反射，影響了聲音的清晰度。」

而 Bose RoomMatch 不對稱型陣列揚聲器正好提供了這種情況的解決方案。RoomMatch的不對稱性模組，藉由減少側牆的聲音反射，進而強化了每一個座位的聲音品質一致性，而且左右聲道的陣列串，也不用調整太多的內偏角(yaw-in)角度。此系統規劃的 RoomMatch 揚聲器，中間聲道吊掛 70x20, 90x20, 90x20及120x40度的對稱模組，以及2個RMS215低音揚聲器。 左聲道則使用 28+35 x 05, 28+60 x 10及 28+60 x 20 度的不對稱模組、右聲道則吊掛 35+28 x 05, 60+28 x 10及60+28 x 20度的不對稱模組。所有的揚聲器以 6 部 Bose PM8500N數位功率擴大機驅動，Bose ControlSpace ESP00-II聲音處理器則負責FOH系統的聲音控制，並以Dante網路音訊與Yamaha數位混音控台溝通傳輸。「這個擴聲系統設計能將側牆牆面的聲音能量減少，卻又能夠妥善的將聲音投射到地面座位席和夾層座位席。」 FBP系統公司全國銷售經理 LaBouff 說： 「我們安裝的不對稱型 RoomMatch 陣列模組，所獲得的無縫(Seamless)聲音覆蓋效果，是其他系統或產品無法得到的。」Coggins 和 LaBouff 同時指出，第一浸信會是美國第一個安裝 Bose 不對稱型陣列揚聲器，以及在Bose產品上使用Dante網路音訊的工程專案。「 Bose 不斷持續開發更好的產品，可以讓我們為客戶提供更好的服務。」LaBouff 說道：「 RoomMatch不對稱陣列揚聲器來的正是時候！」

Bose RoomMatch 不對稱型陣列揚聲器 (Asymmetrical Line Array)

一般設計為戶外演唱會或大型空間的典型陣列揚聲器(tour-sound)，因為要投射極長的距離、超寬廣的音場覆蓋面、高音壓、小型體積以便於租賃拆裝搬運等等的用途，大多以「單一尺寸適合所有空間」(One-side-fits-all)為開發方向。過去20年來，線陣列揚聲器產品的不斷演進，為我們帶來了令人興奮的戶外演唱會或大型場館的聆聽體驗。

然而，當這些典型的陣列揚聲器應用在室內音響工程時，音響系統工程師通常會面臨一個狀況，原本預期的音樂會品質，在室內空間的表現反而明顯地惡化。最主要是室內空間的聲音反射及殘響，嚴重影響到揚聲器的頻率響應及音質平衡，使每一個座位的聲音大不相同，語言清晰度也劣化不良。

一般典型的 tour-sound 線陣列揚聲器，通常會設計較大的水平擴散角度，以便涵蓋面積較大的戶外場所。然而當這些線陣列揚聲器安裝在室內時，則會對側牆產生過多的聲音反射，降低了音質平衡度，以及產生過多的室內殘響，連帶使語言清晰度下降。

Bose 針對這樣的情況，特別為室內場所的應用研發了不對稱型 RoomMatch 陣列揚聲器，針對要吊裝在側牆邊的線陣列揚聲器，在原有的20種對稱型RoomMatch之外，再開發了22種不同擴散角度的模組，總共42種不同的模組，足以應用在各種不同形狀的室內空間。

Bose RoomMatch不對稱型陣列揚聲器，可針對各種形狀的室內空間，在靠近牆面的位置採用不對稱型，以減少聲音投射至牆面的能量，進而減少聲音反射及室內殘響，並降低聲音干涉程度，如此可提昇全場的音質平衡、自然傳真的音質以及更好的語言清晰度。

基督教恩惠福音會台北復興堂 - Bose RoomMatch 擴聲系統

台北復興堂 信義新堂

座落於台北市信義路六段的基督教恩惠福音會台北復興堂，鄰近台北捷運象山站，交通相當便利。這個全新建造的信義新堂，位於該社區住宅大樓的地下一樓，面積約650坪，內部區域規劃有容納700餘人的主會堂，以及教室、交誼區、圖書室、親子室、等各種多功能的空間。此新會堂在眾多會友們的決心和行動力之下，例如老人家貢獻退休金、少年人拿出便當錢等等，終於在2014年四月重新開始了復興的服事，牧師並期許新堂能成為<聖潔、禱告和彼此相愛的殿>，並立志為主更多贏得靈魂(註)。

此信義新堂在Bose合作夥伴MAWAV的全力支持下，為新會堂規劃建置了完善的AV專業視聽系統。視訊系統方面採用了相當吸睛的移動式LED顯示屏幕，為舞台增添了更多的色彩與活潑。

由於此新會堂位於地下一樓，在音響擴聲系統所面臨到的挑戰是內部空間高度受限的難題。而為了讓新會堂的敬拜服事能夠享有高水準的聲音音質與效果，MAWAV周總經理堅持使用 Bose RoomMatch 陣列揚聲器做為主擴聲系統。「在我安裝過許多各種不同廠牌型式的揚聲器經驗當中，我發現 Bose RoomMatch 揚聲器的特性，尤其是在音樂演出以及人聲講演的表現上，非常適合使用在教會敬拜活動。」周總經理表示：「Bose RoomMatch 所傳遞出來聲音音質Tone，非常自然、傳真，而且在音樂的呈現上相當細膩，很適合用於室內場地需要著重在聲音表現的場合。」

Bose RoomMatch 陣列揚聲器的特色之一，在於多種不同垂直及水平擴散角度的設計，因此即使僅安裝一顆RoomMatch揚聲器模組作為主擴聲用途，也依然保有陣列擴聲的特性。RoomMatch 內部具有 6 只 Bose EMB2 壓縮單體，透過相同大小的連續弧形衍射單縫岐管(C.A.D.S.)連結，再和揚聲器內部的導波側板進行組合，可提供各種垂直覆蓋角度。因此無論是將 RoomMatch 揚聲器作為單獨使用，或是多個模組串掛組合，均可為聲音涵蓋區域提供一致性的頻率響應。

Bose RoomMatch 分解圖

Bose RoomMatch 內部的EMB2中高頻單體機構總成

Bose RoomMatch 背部的EMB2單體

Bose EMB2 是 Bose 全新開發的 2 英吋中頻擴展壓縮驅動單體。EMB2採用了鈦金屬振膜以及專利的橋接相位塞(Bridged Phrase Plug)設計，可減少有害共振，降低失真程度。這種嶄新的設計避免了驅動單體內所需的複雜訊號處理，並能將頻率響應降低至 300Hz，這相當於一般兩倍尺寸大的壓縮驅動單體。如此一來即可將揚聲器的分頻點避開人聲清晰度的範圍，進而大幅增加人聲的原音重現。

在規劃擴聲系統時使用了Bose Modeler音場預測軟體。先將建築設計師所提供的平面CAD設計圖，導入至Bose Modeler軟體內，精準地建置出此場地的音場模型。

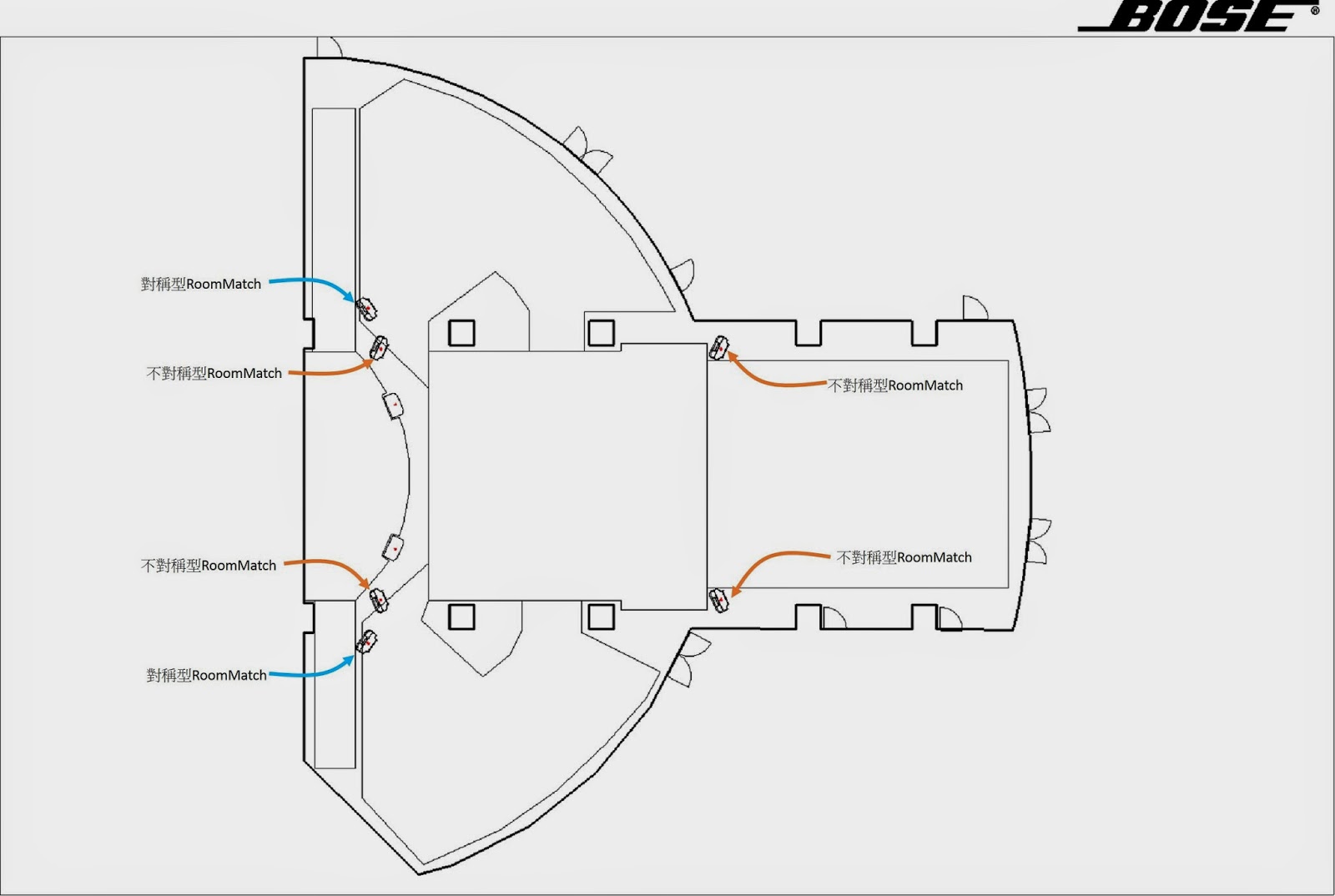

此會堂的席位分為中央座位區以及側翼座位區，在此兩區域均規劃放置了 RoomMatch 揚聲器。而為了避免此兩區域的揚聲器擴聲範圍重疊太多、產生過多干涉現象，中央座位區採用了不對稱角度型的RoomMatch揚聲器。一方面可減少相鄰揚聲器的重疊程度所可能發生的不良干涉，另一方面也可減少柱面及牆面的聲音反射，進而提高了人聲的清晰度。

而由於此會堂的天花板高度有限，在進行電腦音場模擬分析時，發現到要是將 RoomMatch 揚聲器吊裝在天花板，距離揚聲器較近的前兩三排的座位，將無可避免地承受到較高的音壓。因此，為了要平衡前後排座位區的音壓，以期達到均衡的聲場覆蓋面，RoomMatch 揚聲器另行安裝了專屬擴充配件 --- 增益衰減套件(Gain Shading kit)。將此套件安裝在 RoomMatch 揚聲器上，可特別針對揚聲器內部的中高頻單體機構總成內的下方3只EMB2，調節衰減音量程度，如此一來可將近場及遠場的音壓調整至不會差異過大。

Bose RoomMatch 增益衰減套件 (Gain Shading Kit)

1k-4kHz 音場分析

31-16kHz 音場分析

不對稱型 RoomMatch 揚聲器後方均標示有左右聲道 L / R，以利於安裝工程師分辨，吊裝時不致出錯。

左聲道不對稱型RoomMatch

右聲道不對稱型RoomMatch

吊裝揚聲器時，安裝工程師利用電動升降機，將重達50多公斤的RoomMatch揚聲器提昇至安裝高度，再予以吊掛組裝。

四個懸掛點吊裝完成的Bose RoomMatch

側翼座位區揚聲器(對稱型)

中央座位區揚聲器(不對稱型)

中央座位及側翼座位區揚聲器

中央座位後區揚聲器(不對稱型)

低音揚聲器則選用Bose RMS215，內含兩只15吋的低音單體。在經過多次討論之後，決定將RMS215低音揚聲器崁入於弧形的舞台內，以偏離軸線輻射的角度放置，以期形成超心型低音指向，減少放射至舞台上的低音能量。

Bose RMS215 低音揚聲器崁入至舞台內

混音控台採用Soundcraft Vi1數位混音座，透過4條Canare的AES數位訊號纜線，傳遞8軌AES3數位訊號至 Bose ControlSpace ESP00-II 數位音訊處理器，再由 ESP00-II 輸出光纖訊號至 Bose PowerMatch PM8500N 數位功率擴大機。FOH 系統的聲音訊號全部採用數位方式傳送，將訊號干擾因素降至最低，以獲得純淨穩定的訊號傳輸。

Soundcraft Vi1數位混音控台

現場 6 顆 RoomMatch 揚聲器及 2 顆 RMS215 低音揚聲器，使用 3 部 Bose PM8500N 驅動，並以Bose ControlSpace ESP00-II作為數位音訊處理系統及 PM8500N 的監控

「Bose RoomMatch 真的讓我對 Bose 的印象徹底改觀。」MAWAV周總經理說道：「RoomMatch 的出現，完全改變了 Bose 以往802揚聲器時代的風格。這讓我感覺到 Bose 真正開始用心在提供確實有用的解決方案以及完善的售前售後服務。」

(註) 部份文字內容節錄自今日基督教報 報導

Bose RoomMatch 陣列揚聲器系統 帶給2014 FIFA世界盃足球賽更好的聲音

2014年 FIFA世界盃足球賽在熱情洋溢的森巴國度 - 巴西舉行。本屆的足球賽事分別在巴西國內的12個足球場比賽較勁，而其中一個位於巴西利亞(Brasilia)的加林查國家體育場 Estádio Nacional Mané Garrincha，興建於1974年，當初建設完成時可容納45,200人。而為了參與 2014 年 FIFA 足球賽，體育場於 2010 年 4 月開始重建。重建完後，最多可容納達 72,788 熱情粉絲在觀眾席上觀賽。此體育場在本屆賽事中，被安排負責七場球賽，其中包括了半準決賽以及季軍賽等重要賽事。

巴西利亞國家體育場 (from wiki)

重建後的巴西利亞國家體育場 (from wiki)

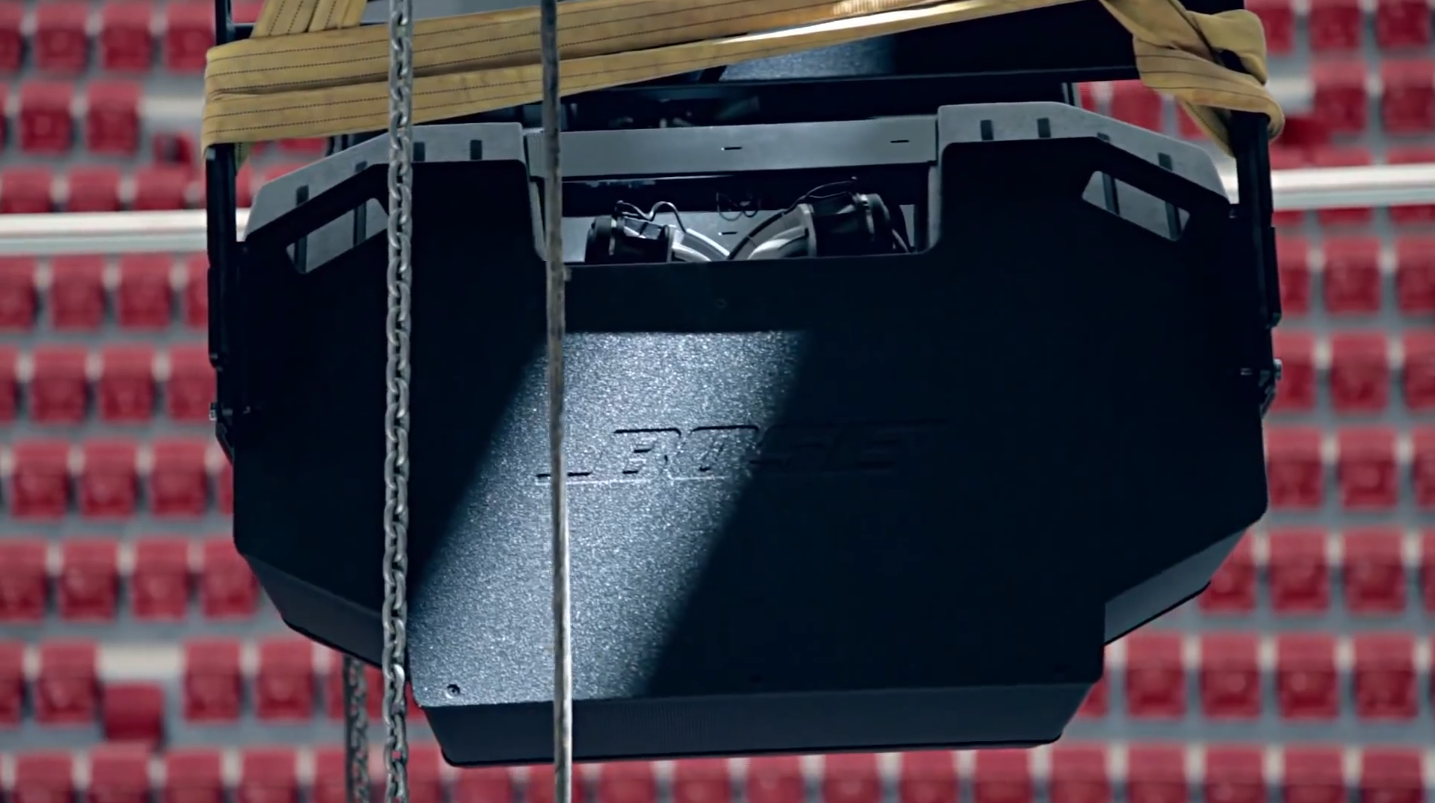

巴西當地的 Bose 合作夥伴 - "Loudness – Projeto Especiais"，參與了這個體育場的擴聲系統重建工程。整個體育場總共安裝了128個 Bose RoomMatch 陣列模組揚聲器，以及約 40台 Bose PowerMatch 數位功率擴大機。擴聲系統在設計時，為了要符合 FIFA 對賽事時所嚴格要求的聲壓級、語言清晰度等規範，合作夥伴 Loudness 使用了 Bose Modeler 聲場模擬預測軟體，事先在電腦內建立了體育場的3D模型，之後在模型內模擬計算出陣列喇叭最佳的安裝位置，並規劃出最適合的陣列喇叭數量及吊裝角度，以便能讓每個座位、每位觀眾都能清楚地聽到球賽的廣播，以及商業廣告等擴聲需求。

"當這套擴聲系統安裝完成時，感覺真是美好!"  Bose 合作夥伴 Loudness 總監 Marcos Pilot 說道："這套系統的性能超出我們的預期! 我真的非常高興，這真是我的職業生涯中的一個里程碑。"

以下影片為 Bose 合作夥伴 - Loudness 自行拍攝的安裝過程紀錄及參與者的心路歷程：
