| 板橋基督教貴格會海山教會 |
位於新北市板橋區的貴格會海山教會，鄰近府中捷運站，正對介壽公園，交通便利、生活機能發達。此教會由舊有的戲院空間格局改建，經由教會牧師及會友們多年來的努力耕耘，在 5 樓的兩百餘坪空間裡，興建成擁有四百餘個舒適座位的嶄新會堂。
此會堂在建造初期，Bose 合作夥伴
MAWAV 團隊與建築師和設計師不斷溝通與協調，並討論了許多種擴聲系統的提案。音響設計人員先將場地建造圖導入 Bose Modeler 擴聲系統設計軟體，先行模擬試用各種不同的揚聲器規劃，以比較各種擴聲規劃的優劣程度。
 |

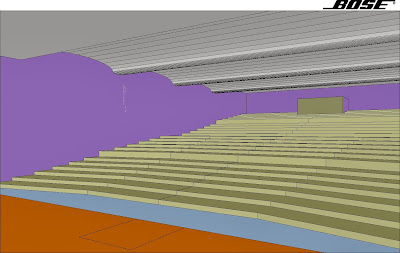

| 內視空間示意模型 |
在經過多種不同揚聲器的測試模擬，並根據教會的使用特性（佈道、演講、音樂會），再經由 Modeler 軟體的音場均勻度、頻率響應、語言清晰度以及音壓級數的反覆演算之後，確定以 Bose RoomMatch 線陣列揚聲器在此會堂作為主要的擴聲系統。而由於觀眾區座位為階梯式，前後場的天花板高度落差較大，因此在後場的區域再加上 Bose 802-III 作為後場觀眾區的補聲揚聲器。另外為了拉低前方觀眾席的聲像感，舞台台唇使用了 Bose DS40F 揚聲器作為Front-fill的補聲系統。
 |

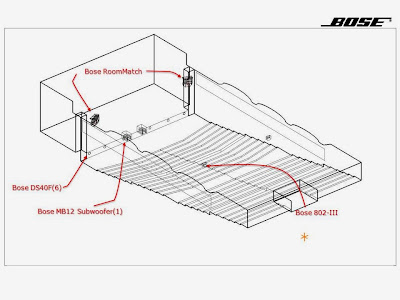

| 揚聲器位置的配置 |
RoomMatch線陣列揚聲器採用了兩種不同角度的模組組合而成：上方模組為90x20度，下方模組為120x40度。如此的組合可以達到均勻度相當理想的音場覆蓋範圍。
 |

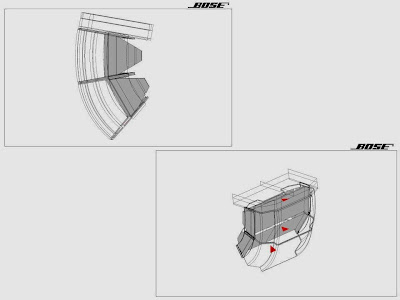

| Bose RoomMatch 9020 + RoomMatch 12040 |
 |

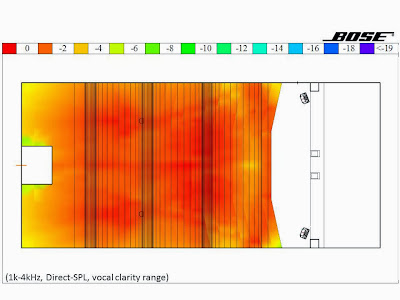

| 1k-4kHz (影響人聲清晰的範圍) 直接聲壓標準偏差分布圖 |
|
 |

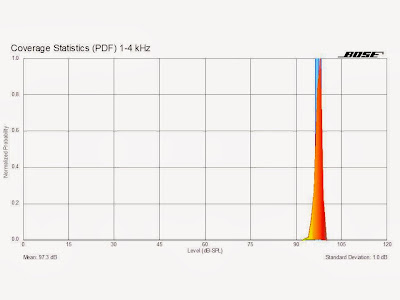

| 1k-4kHz 的平均直接聲壓標準偏差值為 1.0dB |
|
 |

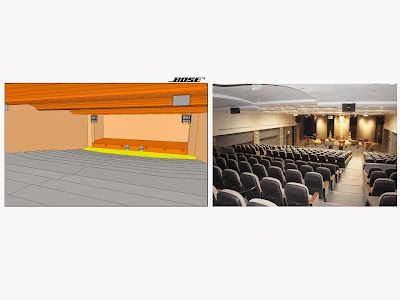

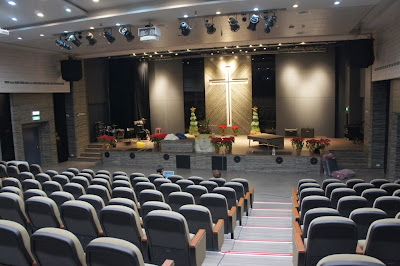

| 安裝前模擬圖 vs 安裝後現場實際狀況照片 |
 |

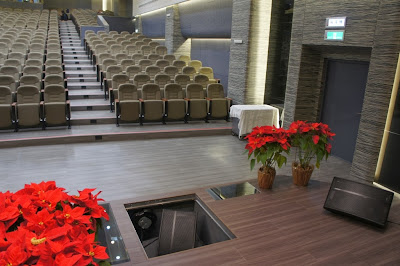

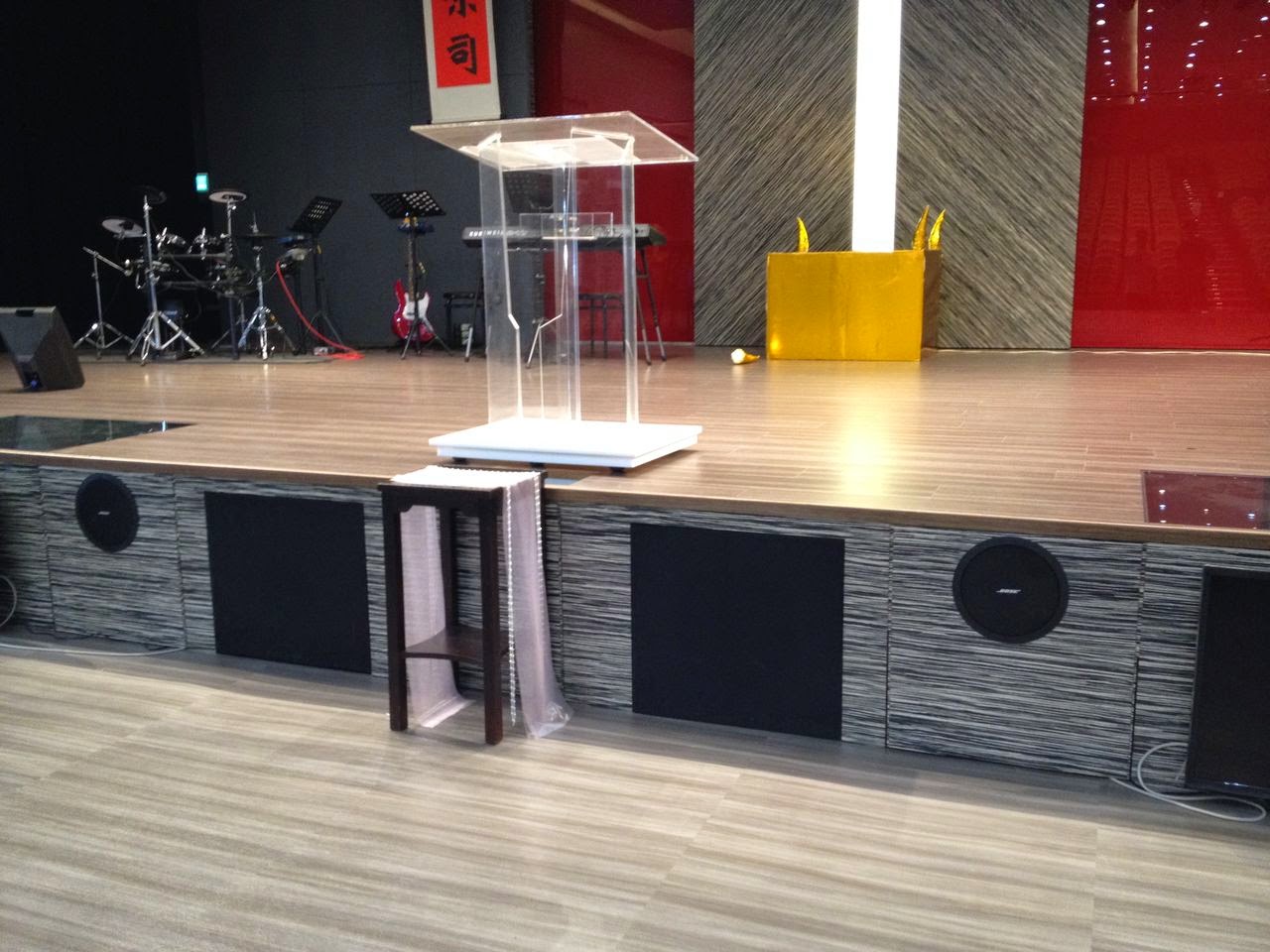

| 低音箱Bose MB12 內崁於舞台下方，以 Broadside 輻射方式投射低音能量 |
前級混音座的總輸出利用AES/EBU數位訊號，直接傳輸到 Bose ControlSpace ESP 聲音處理器。ControlSpace ESP處理器負責後端聲音的 Pre-EQ、Delay、Compressor、Limter、Speaker EQ 等DSP處理。ControlSpace ESP處理器再以數位光纖傳送多軌聲音訊號至 Bose PM8500N 功率擴大機。所有的後級系統均以TCP/IP區域網路連線，經由網路方式在電腦上進行各項DSP參數的調整與系統監控。
 |
| Bose ControlSpace ESP 和 Bose PM8500N 功率擴大機 |
 |

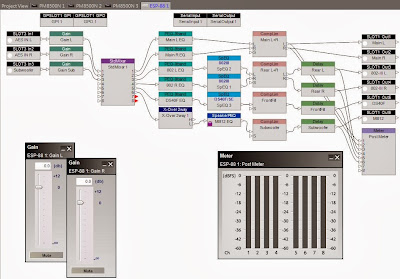

| Bose ControlSpace ESP 處理器的 DSP route |
 |

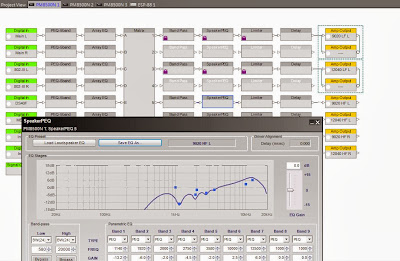

| 其中一部 Bose PM8500N 功率擴大機內建的 DSP 設定 |
 |

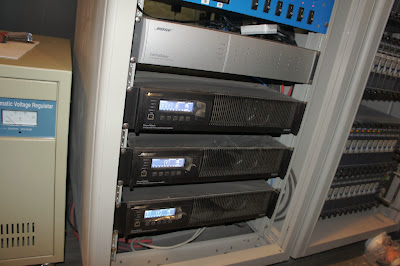

| 設備安裝中的功率擴大機機櫃。ControlSpace ESP及擴大機之間均以一條Toslink數位光纖連接，傳輸 8 軌音訊 |
當全部音響擴聲系統建置完成後，再以 Smaart Live 軟體進行擴聲系統的 EQ 調校。所有的EQ參數均寫入 ControlSpace ESP 處理器及 PM8500N 功率擴大機。
 |
| 使用 Smaart Live 軟體測量音場 |
由於Bose ControlSpace ESP 處理器和 PM8500N擴大機均以區域網路連線，因此在此區域網路上架設一台WiFi無線基地台，便可以很輕鬆地帶著無線筆記型電腦，以WiFi方式與後級系統連線之後，坐在全場的各種位置進行最後的人耳聽覺聲音校正。
 |

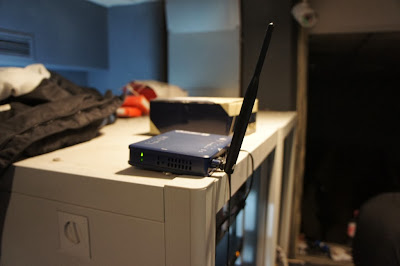

| 架設無線WiFi基地台，和 Bose 後級系統連線 |
 |

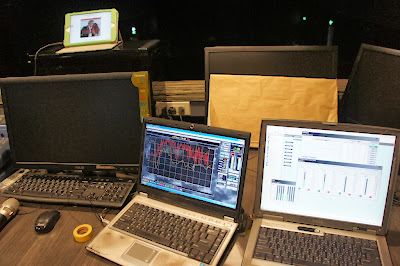

| 坐在觀眾席前排，筆電以WiFi連線操控位於後方機櫃的後級系統，直接進行EQ參數調整設定 |
舞台上則採用 Bose 620M 多角度舞台監聽揚聲器。620M的箱體具有三種不同角度擺設方式，可針對近場團體、遠場團體以及個人等表演形式，擺設成多種擴散角度。非常適合用於具有多樣化表演應用的場地。
 |

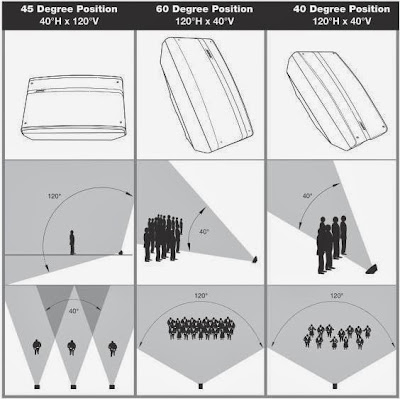

| 三種不同擺設方式，可應付各種不同的表演形式 |
 |

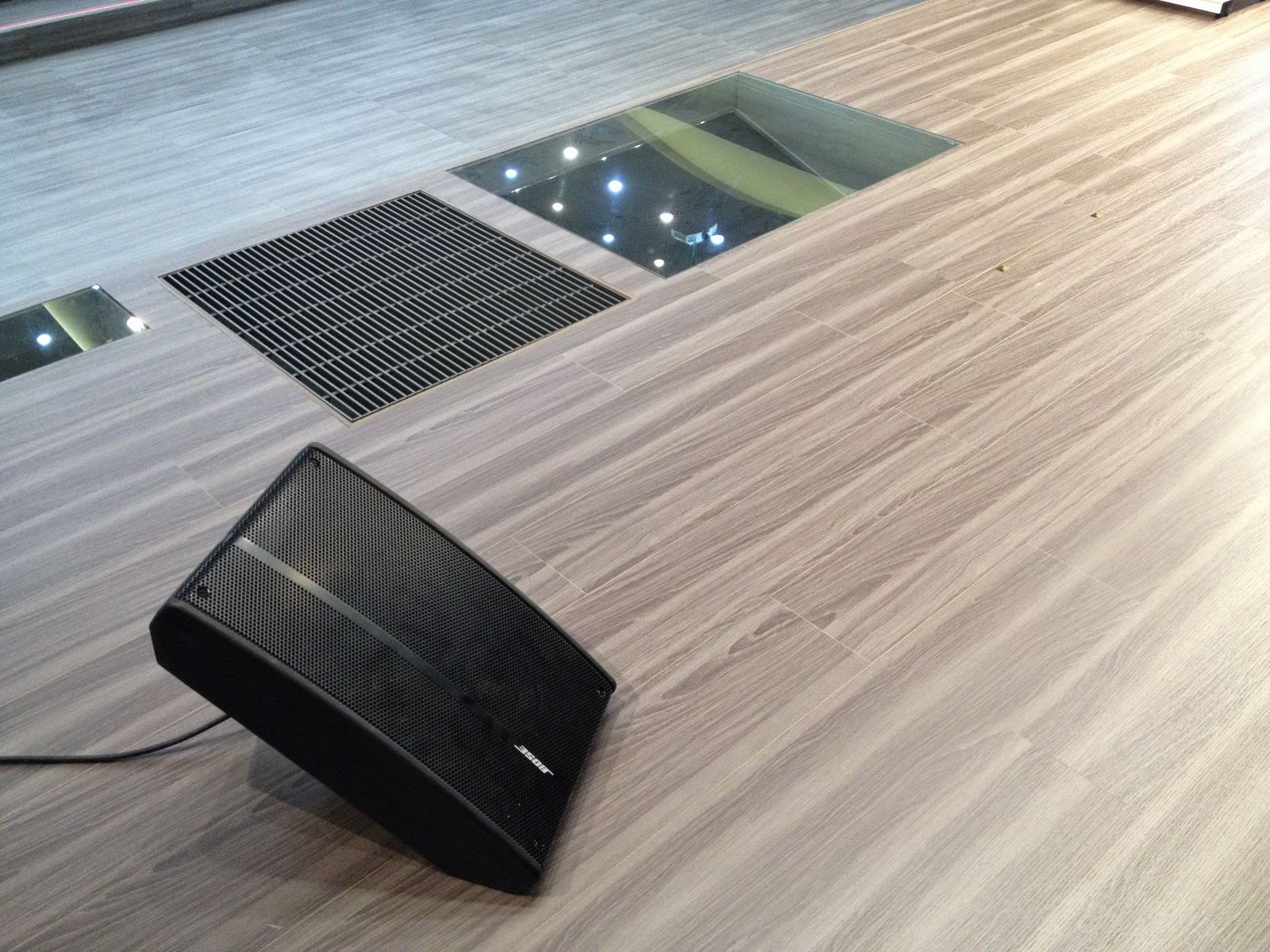

| 舞台上的 Bose 620M 監聽揚聲器 |
 |
| Bose 620M舞台監聽揚聲器 |
 |

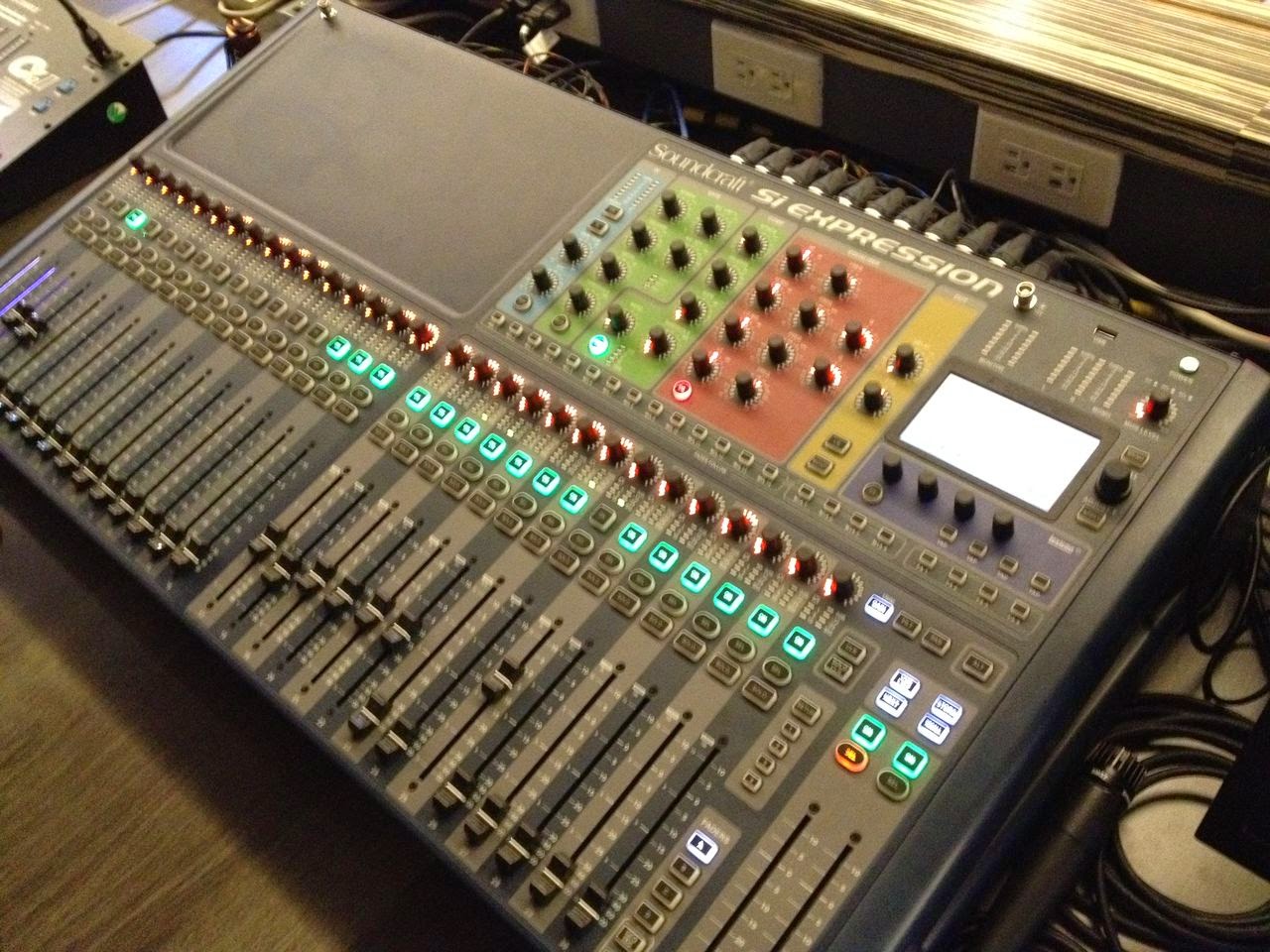

| 混音控台採用Soundcraft Si Expression |
 |
| MIPRO無線麥克風系統 |
建置並調校完成的擴聲系統，藉由 RoomMatch 獨有的無縫隙漸變指向投射(Seamless Progressive Directivity)，造就全會堂的音響聽感達到自然、傳真、純淨的音色平衡，使觀眾能在輕鬆無壓力的聽覺環境下，全心享受舞台上的教會活動。
