2012年8月24日

Bose MA12 列陣揚聲器的特性

這部影片可以提供一個很好的實證與想法。利用 Bose MA-12 列陣揚聲器,在一個殘響很重的大教堂裡可獲得令人難以置信的高語言清晰度。


Roman Catholic Church Sound System


依照列陣揚聲器的特性,堆疊越多的 MA12,可將聲音能量投射至更遠的距離,而垂直擴散角度依然很小,不易擴散至天花板或地面造成過多的聲音反射而影響語言清晰度。




MA12 列陣揚聲器最理想的安裝高度在與觀眾耳朵約略相同的高度。太高或太低均不易使觀眾接受到聲音的投射範圍。



場地空間的深度越深、殘響越重的話,堆疊多支的 MA12 列陣揚聲器即可獲得更理想的語言清晰度,增加觀眾的聆聽舒適感。



若場地最後幾排的位置距離揚聲器太遠,則可將列陣揚聲器稍微調整俯角,使其聲音涵蓋範圍能更有效率地投射至後方。


大型展覽中心的音響系統


大型展覽中心

Bose MA12 列陣揚聲器的網罩與箱體均為金屬材質,除了有堅固耐用的特性之外,也可以很容易的利用塗料,噴塗成與環境相融合的顏色。
MA12 的表面噴塗成與牆壁石材花紋相同的色彩 (瑞典 Linkoping 大教堂)
噴塗花紋色彩的 Bose MA12 安裝於廊柱,近乎隱形 (瑞典 Linkpoing 大教堂)

噴塗花紋色彩的 Bose MA12 安裝於石材牆壁 (瑞典 Linkpoing 大教堂)

Bose MA12 除可提供大教堂極高的語言清晰度之外,也不會對高雅古典的歷史建築造成視覺衝擊。
(瑞典 Linkpoing 大教堂)




2012年8月7日

新北市中和行道會的揚聲系統


位於新北市中和區的基督教行道會中和教會,經過重建後,成為一棟外觀典雅、富有現代感、又充滿朝氣的一所教會。
在一樓的集會場地中,因原先所規劃的音響系統出現音質不佳、音量忽大忽小的問題狀況,造成在使用時的困擾。透過該教會的專業音響工程廠商評估與建議,並經業主同意後,將原先的音響揚聲系統更換為 Bose FreeSpace 系列產品。主揚聲系統採用白色系的 Bose DS40SE 壁掛式揚聲器,而擴大機則採用 Bose 最新發表的 IZA 190-HZ 及 ZA 190-HZ 整合型功率擴大機來驅動。透過該專業音響廠商的細心安裝與音響調校,讓這個可容納約一百人的聚會空間,無論是播放音樂或人聲演講,均能表現出豐富、飽滿又清晰的聲音品質。

壁掛於牆上的 Bose DS40SE 揚聲器

使用 Bose IZA 190-HZ & ZA 190-HZ 小型功率擴大機,五年原廠保固!

可容納約 100 人的場地空間

Bose IZA 功率擴大機內建 DS40SE 的音質等化參數,讓揚聲器的聲音更加圓潤、飽滿



2012年8月1日

Bose 小而美的功率擴大機上市了

Bose FreeSpace IZA 190-HZ 整合型區域恆壓功率擴大機

Bose 專業音響系統最新推出的小型功率擴大機,現已正式上市見面了!外型輕巧、堅固耐用的 Bose® FreeSpace® IZA 190-HZ 整合型區域恆壓功率擴大機,為背景音樂、前景音樂、廣播及會議室等商業空間場所的最理想產品。與 Bose® FreeSpace® DS16 及 DS40 揚聲器搭配使用,更可發揮最佳化的性能和頂級的聲音品質,這都要歸功於內建 Bose FreeSpace DS16 和 DS40 揚聲器 EQ 等化參數及數位訊號處理,提供了最佳化的優異音質。

Bose FreeSpace IZA 190-HZ 恆壓功率擴大機

主要特色有:
  • 頂級聲音的功率放大:可靠度高、高品質的 Class-D 功率放大迴路,提供一迴路的 90W @ 70/100V 功率放大,並經由內建的數位訊號處理,可創造出最佳化的性能表現和頂級的聲音品質。
  • 便利的安裝方式:所有的設定均可從前方及後方面板操作完成,不需使用電腦。
  • Opti-voice® 技術:在尋呼廣播時,可提供播放音樂及人聲廣播平順的淡入淡出效果。
  • 直覺的操作介面:前方面板能讓使用者輕易的連接設備、音質調整和訊源選擇。選購的音量控制面板可在遠端遙控音量大小及訊源切換。
  • 消防廣播強切功能:可以與消防主機訊號連線。當有緊急狀況發報時,擴大機可以自動靜音。
  • 輕量化的設計:IZA 190-HZ 外型小巧,不占太多空間,可安裝在桌面、櫃檯、置物櫃,或透過選購的配件安裝在設備機櫃上。
  • 高度彈性的擴充能力:具備輔助音訊輸出,可將訊號分享至選購的 FreeSpace® ZA 190-HZ 區域擴大機,以擴充更多的功率輸出。
Bose FreeSpace IZA 190-HZ 恆壓功率擴大機 (後方面板)
整合的 DSP 訊號處理機能有:
  • A/D D/A 轉換器:24-bit / 48kHz
  • 訊號處理功能:揚聲器 EQ、Bose® Opti-Voice® 尋呼技術、動態等化技術
  • 揚聲器預設參數:Bose FreeSpace DS16 及 DS40 揚聲器、高通濾波器 (HPF)

Bose 還提供典雅的嵌牆式音量 / 訊源控制面板,可以遠端控制擴大機。
音量/訊源(A/B)控制面板
音量控制面板




Bose FreeSpace ZA 190-HZ 區域恆壓功率擴大機

此外,若是在規劃揚聲系統時需要更多的功率輸出,或是僅需要單純的功率放大需求,Bose 還推出了另一款功能簡單的純功率擴大機 -  FreeSpace® ZA 190-HZ (型號與 IZA 190-HZ 少了一個英文字母 " I ")。這款 ZA 190-HZ 除了可做為獨立的功率擴大機之外,也可做為各種前後級訊號處理設備的功率擴充延伸,例如 Bose FreeSpace®  IZA 190-HZ、FreeSpace®  DXA-2120 混音擴大機、FreeSpace®  4400 商業音樂系統及 ControlSpace®  聲音處理器,或者是其他廠牌的前級設備等,均可使用,安裝連結僅需一條音訊訊號線而已。

Bose FreeSpace ZA 190-HZ 恆壓功率擴大機
主要特色有:


  • 頂級聲音的功率放大:可靠度高、高品質的Class-D 恆壓功率放大迴路( 1 x 90W@70/100V),提供給擴充延伸的揚聲系統。
  • 擴充延伸的功率放大:當與FreeSpace® IZA 190-HZ組合時,可整合成單一的擴聲系統。安裝連結僅需一條音訊訊號線。
  • 輕量化的設計:FreeSpace® ZA區域擴大機外型小巧,不占太多空間,可安裝在桌面、櫃檯、置物櫃,或透過選購的配件安裝在設備機櫃上。

Bose FreeSpace ZA 190-HZ 恆壓功率擴大機 (後方面板)


IZA 190-HZ和 ZA 190-HZ 可以組合起來,Bose 特別提供了組合套件:

機櫃組合套件

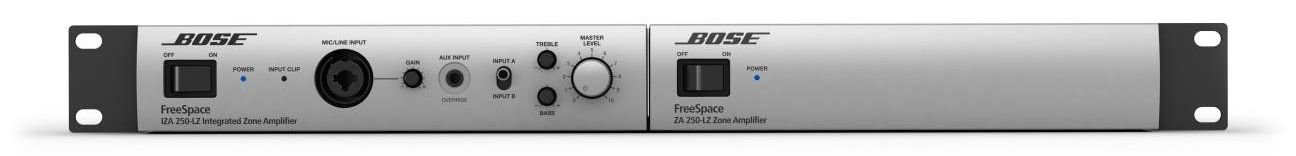

因此組合起來,兩台擴大機只占掉機櫃 1U 的大小,非常節省空間:

Bose IZA 及 ZA 功率擴大機





EXAMPLEs

應用範例 1:

小型的餐廳或零售商店,使用一台 IZA 190-HZ 來推驅動 4 個 Bose FreeSpace DS16F 天花揚聲器,讓音樂充滿單一區域的營業空間。

兩個音樂訊源負責播放背景音樂,廣播呼叫麥克風則用於店內的廣播。在特別的活動場合時,前方面板的音訊輸入孔可提供臨時的訊源需求,如MP3播放機。擴大機可接受來自消防廣播設備的靜音動作訊號,在緊急狀況時可切斷聲音的輸出。IZA 190-HZ和各種訊源設備可安置於營業空間後方的房間,而音量控制面板則可安裝於收銀櫃檯附近,便於就近控制音量及訊號選擇。

小型餐廳或零售商店應用 (點選圖放大)

應用範例 2:

在表演廳、演藝廳或宴會廳的場所,在主場地後方多半會有演出準備室或新娘房等空間,所在此空間所配備的音響系統,主要是讓演出者在出場前後均能聽到舞台上的狀況,以便能適時準備。在這個應用中使用了 2 個 FreeSpace 3 衛星揚聲器和低音揚聲器,並在 IZA 190-HZ 擴大機上設定 HPF 高通濾波器,提供 60Hz 的濾波功能。
在準備室裡的演出者可以自由切換舞台的聲音(來自舞台的訊源經過DI BOX接上INPUT A)及準備室內的 DVD/CD 音樂( INPUT B )。再透過前方麥克風的輸入,演出者還可以聽到主控台對講系統的聲音。額外的3.5mm連接端子可以外接各種行動設備。
演奏廳、宴會廳的應用 (點選圖放大)

應用範例 3:

在這個範例中,Bose FreeSpace 4400商業音樂系統做為餐廳、咖啡廳的主要的混音、控制、功率擴大等功能。將FreeSpace 4400的輸出訊號接到戶外場地擴充延伸的 IZA 190-HZ 的音響系統,則戶外場地則可共享所有區域的音樂訊源。因此,工作人員可已在戶外區域自由選擇4400的音樂、CD音樂、或是行動設備的音樂。除此之外,獨立的麥克風可以用於餐廳戶外區域的廣播,特別是對戶外等候進場的客人廣播。音量及訊源控制面板則可安裝於工作人員櫃台附近,就近切換及調整音量。

餐廳或咖啡廳戶外區域的應用 (點選圖放大)

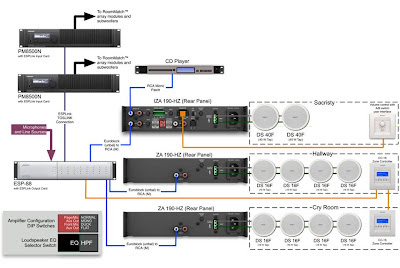

應用範例 4:

在教會等宗教場所中,Bose ContolSpace ESP-88 做為主要場地中控台的音響系統核心。多訊號輸出入的 ESP-88 除了可將主要音響訊號送至主揚聲系統之外,還可同時將聲音送至其它各個區域,以經濟實惠的 IZA及ZA擴大機驅動各區的揚聲器。輸出的訊號均可經由 ESP-88 的DSP訊號處理做各區域揚聲器的音質優化。透過音量控制面板,各區域均可以自由調整音量或選擇訊源。

宗教場所的多區域應用 (點選圖放大)


應用範例 5:

在需要多區域音響系統的大型餐廳來說,FreeSpace DXA 2120數位混音擴大機及 ZA 190-HZ共同負責多區域的商業音響系統。DXA 2120 接受多種音樂訊源,並驅動主要用餐區域的揚聲器。而和 DXA 2120 的 AUX OUT 連接的 ZA 190-HZ,可共享與 DXA 2120相同的音樂訊源。而透過一般市售的恆壓音量調整開關,可將恆壓線路分離,區分為多個迴路,分別對各區域進行音量調整。

大型餐廳多區域的應用 (點選圖放大)



經濟實惠的 Bose FreeSpace IZA 190-HZ 和 ZA 190-HZ 功率擴大機,可為商業空間音響系統適時降低成本,聲音品質更可大幅提升,確為價廉物美的選擇!
